變螺距螺桿真空泵結構原理

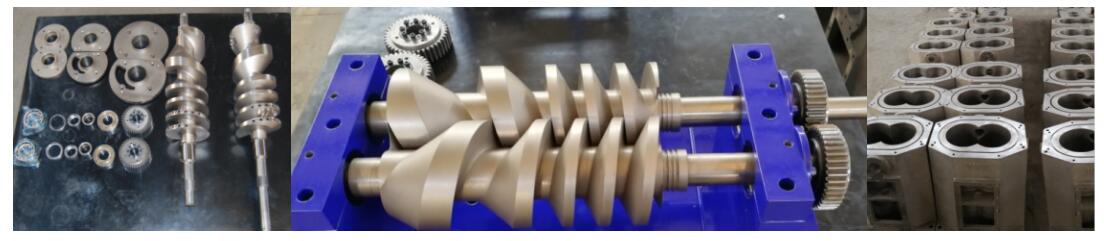

螺桿真空泵屬于非接觸型干式泵，主要部件是一對旋向中目反的螺桿， 與泵體組成封閉的腔體， 兩個螺旋轉子作同步反向的高速旋轉， 電機的傳動軸連接主動轉子， 通過一對高精度的同步齒輪帶動從動螺桿， 通過兩轉子的日齒合達到抽氣的目 的。 螺桿與泵體之間， 兩螺桿之間留有間隙， 相互間無摩擦， 具有抽速范圍寬、 結構簡單緊湊、抽氣腔元件無摩擦、 壽命長、 能耗低、 無油污染等優點。 能抽除含有大量蒸汽和少量粉塵的氣體， 不易堵塞， 清洗方便。

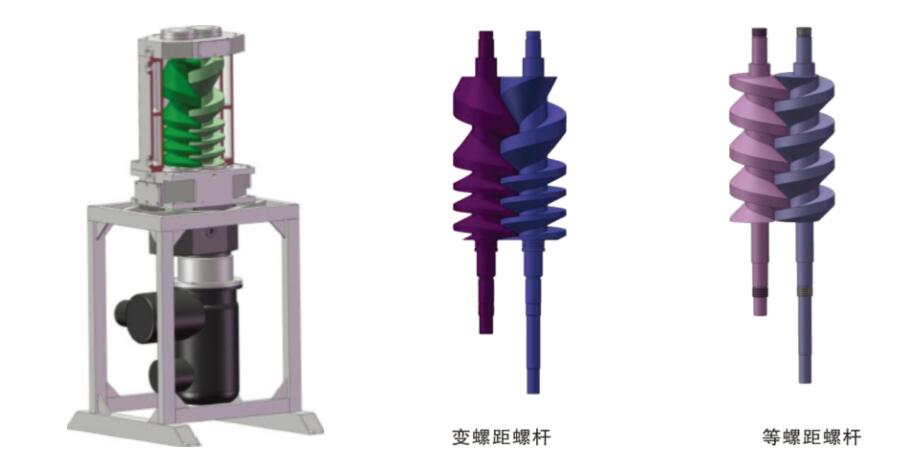

變螺距螺桿泵是等螺距螺桿泵的升級產品。大導程螺距區域， 位于吸氣端， 其決定了螺桿真空泵的吸氣能力， 排氣端是小導程等螺距區域， 保證了穩定的極限壓力。 通過控制螺桿真空泵內部壓縮體積來壓縮空氣， 從而控制壓縮功率， 內部工作溫度低， 來實現節能和降低噪聲的目的， 運行效果良好。相比等螺距螺桿泵，節能30%。

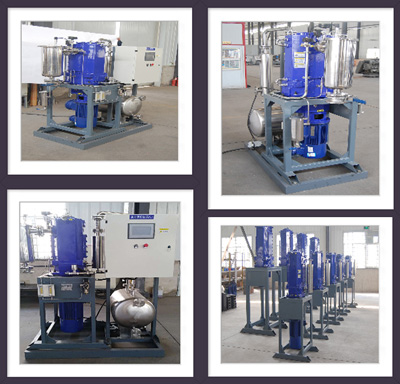

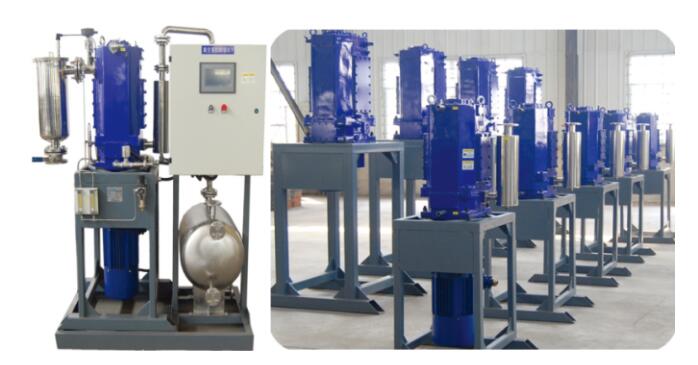

VP系列立式螺桿真空泵的優勢特點
1.全方位清洗

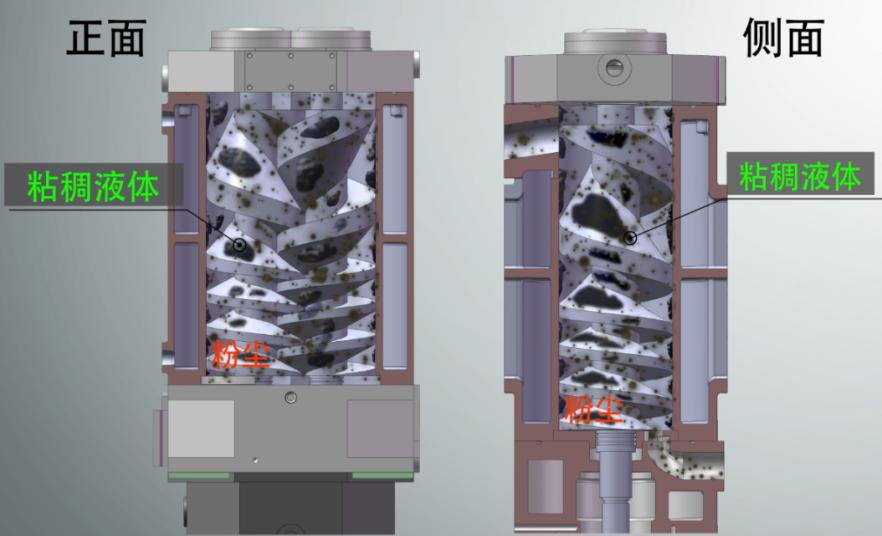

在醫藥化工真空工況中，經常有可凝性氣體，高沸點粘稠液體和粉塵固體等，干式真空泵需要經常清洗。
為了解決現有螺桿干式真空管泵難以清洗的問題，維普真空在具有二十多年醫藥化工生產經驗的總經理劉學軍帶領下，研發生產了立式螺桿真空泵。

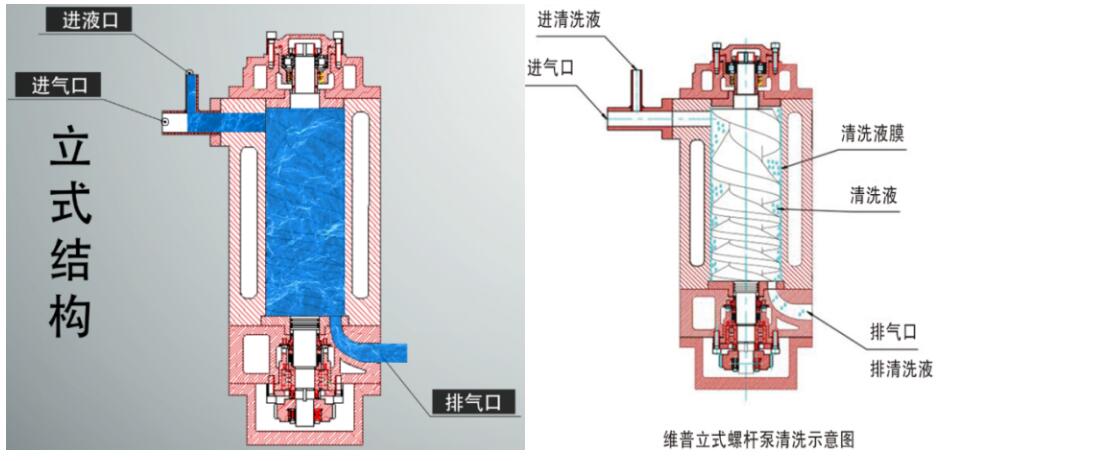

螺桿真空泵立式結構與臥式結構相比可達到全方位無死角安全清洗：

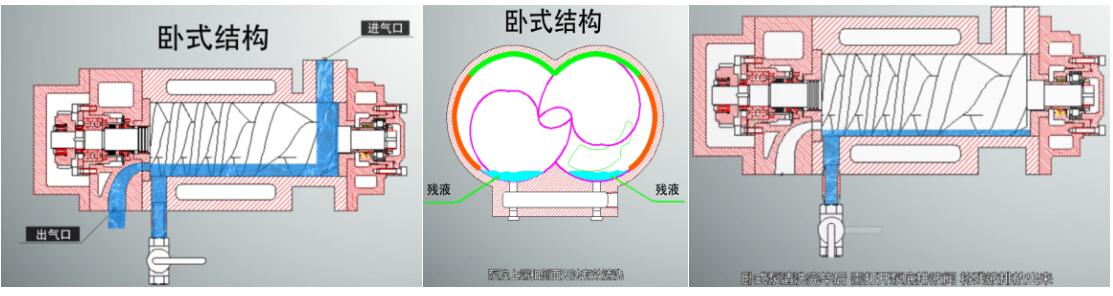

（1）臥式真空泵在清洗時，清洗液從進氣口吸入，重力作用直接落入泵腔底端，從出氣口排出。泵腔上端和側面無法有效清洗，而且臥式泵清洗完畢后，需打開泵底排液閥，將殘液排放出來。
我公司生產的立式真空泵，清洗液從進氣口吸入，在螺桿旋轉帶動下，全方位清洗，不留死角。立式真空泵清洗結束，清洗液從排氣口全部流出，既可實現真正意義上的全方位清洗，又可解決臥式泵留有殘液的問題。

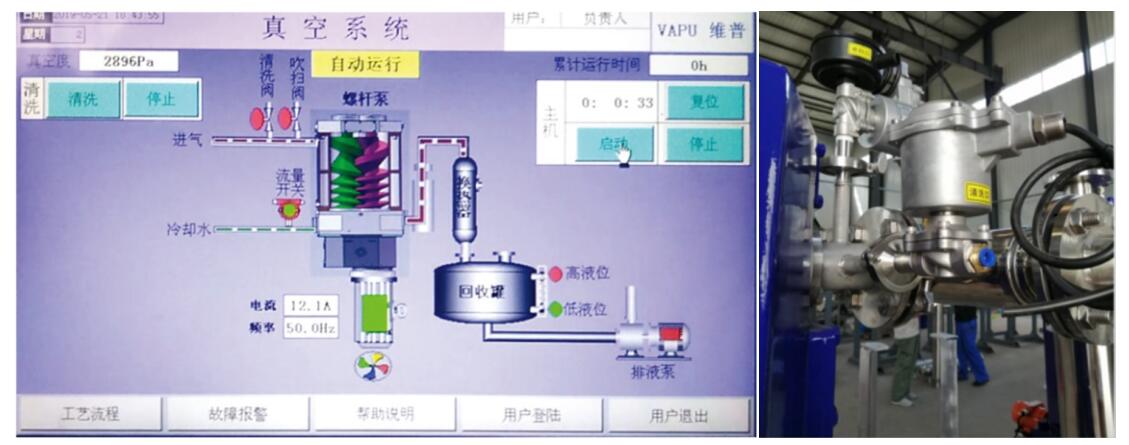

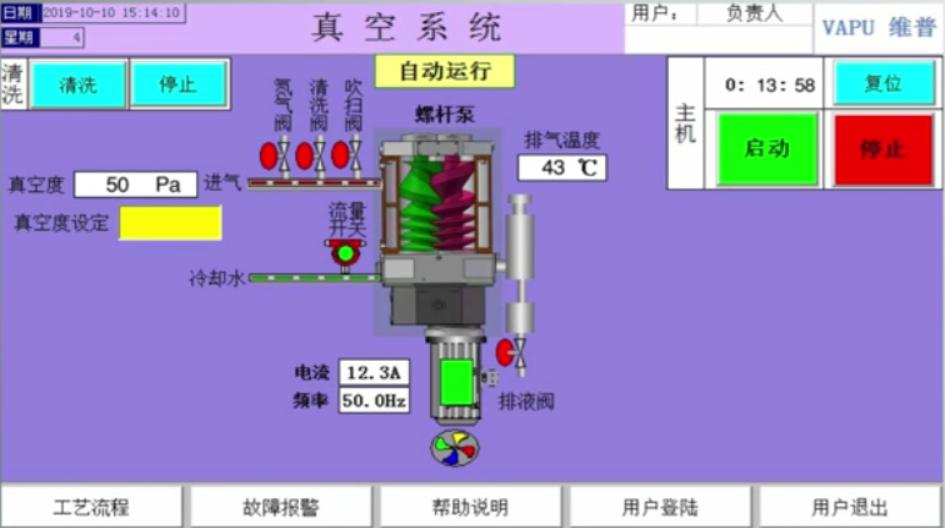

（2）維普立式螺桿真空泵全系配備了全自動清洗裝置，大大方便了客戶。針對抽可凝性氣體以及氣液混合物體能力強，泵出口可回收尾氣。

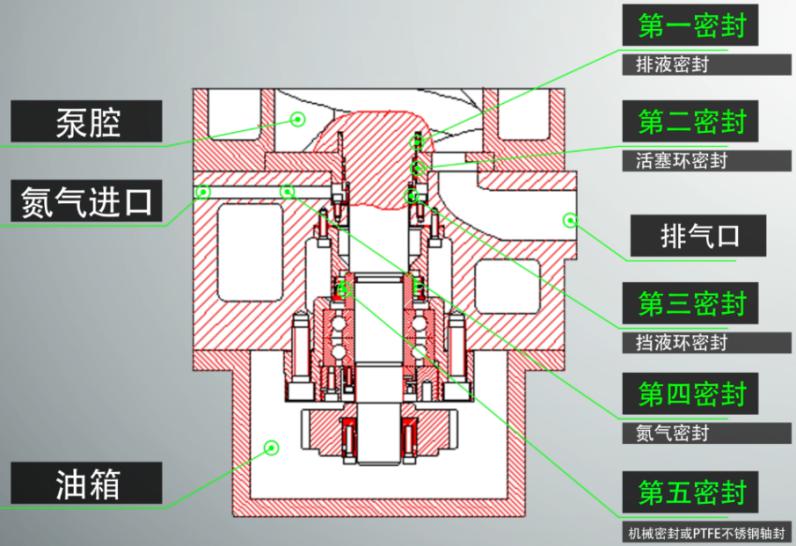

2.自有專利設計的密封結構，多達5道密封
《立式螺桿真空泵的密封結構》專利號：ZL2015 2 0585109.6
第一排液密封：阻擋冷凝液沿軸的側隙向下流動；
第二活塞環密封：利用極小的間隙阻擋氣體或液體向下流動；
第三擋液環密封：阻擋冷凝液沿軸的側隙向下流動；
第四氮氣密封：利用氮氣的壓力阻止泵腔氣體或液體向下流動；
第五機械密封或PTFE不銹鋼軸封：阻止油腔中的油氣向泵腔擴散。
這5道密封使泵腔與齒輪腔完全隔開，避免了交叉污染，保證了泵的正常運轉。
3.氣體過流部分采用了納米滲鎳或滲哈氏合金處理，均可達到不銹鋼SS304的耐腐蝕性能。

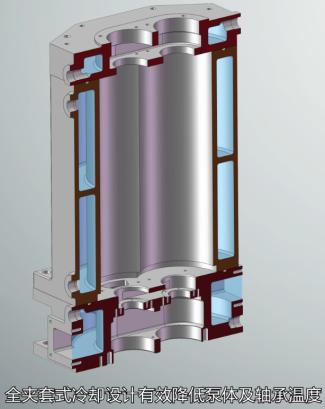

4.夾套式冷卻系統
全夾套式冷卻設計，全機體冷卻水循環，可有效降低泵體溫度。
5．穩定的極限壓力
單泵可從大氣壓，抽到接近極限真空的范圍內，持續穩定工作。
;

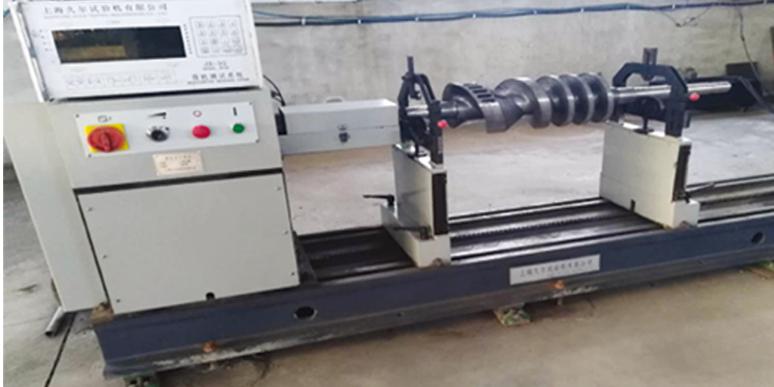

6.精細的動平衡
維普所有轉子做G2.5級精度平衡，將震動降到更低。
維普立式螺桿真空泵與常用泵性能對照
|
對比項 |
立式變螺距螺桿真空泵 |
臥式螺桿真空泵 |
爪泵 |
水環真空泵 |
|
真空度 |
小于50P a |
小于50P a |
小于50P a |
2600P a |
|
介質 |
干泵，無介質 |
干泵，無介質 |
干泵，無介質 |
水 |
|
排污費 |
無 |
無 |
無 |
高 |
|
尾氣回收 |
泵后冷凝直接回收 |
泵后冷凝直接回收 |
泵后冷凝直接回收 |
不可直接回收， |
|
排液能力 |
好 |
差 |
差 |
好 |
|
運行成本 |
運行穩定故障率低 |
運行穩定故障率低 |
故障率高 |
故障率高 |
立式螺桿真空泵主要應用行業
石油化工行業：真空干燥、蒸餾、結晶、濃縮、油氣回收、脫水、吸附/脫附、氣體回收等。
醫藥行業：干燥、蒸餾、結晶、升華、濃縮、脫臭、真空蒸發、吸附/脫附、氣體回收等。
電子行業：真空鍍膜、離子刻蝕、浸漬、分子束外延等。
食品行業：干燥、脫水、保鮮、真空蒸發、真空包裝等。
冶金行業：鑄造行業真空澆注、特種鋼材冶煉、真空淬火行業。
其他行業：如科研院所，航空航天等需要真空環境的真空回火等。
VP系列立式螺桿真空泵參數表
|
型號 |
VP140 |
VP280 |
VP430 |
VP720 |
|
名義抽速： M3/h |
140 |
280 |
430 |
720 |
|
名義抽速： L/S |
40 |
80 |
120 |
200 |
|
極限壓力：Pa |
50 |
50 |
50 |
50 |
|
電機功率：kW |
5.5 |
7.5 |
15 |
22 |
|
電機轉速(50Hz)：r/min |
2920 |
2915 |
2945 |
2960 |
|
進氣口：mm |
φ40 |
φ50 |
φ80 |
φ100 |
|
出氣口：mm |
φ40 |
φ40 |
φ50 |
φ65 |
|
潤滑油量：L |
2 |
3 |
4 |
5.5 |
|
冷卻水：L/min |
5 |
9 |
11 |
20 |
|
電機傳動方式 |
聯軸器 |
聯軸器 |
聯軸器 |
聯軸器 |
|
重量(含電機)： Kg |
430 |
545 |
820 |
1150 |

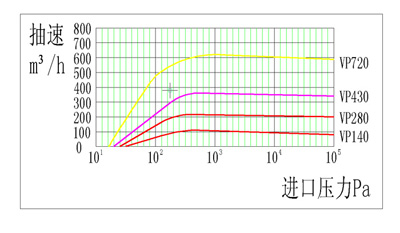

VP系列立式螺桿真空泵的抽氣性能曲線

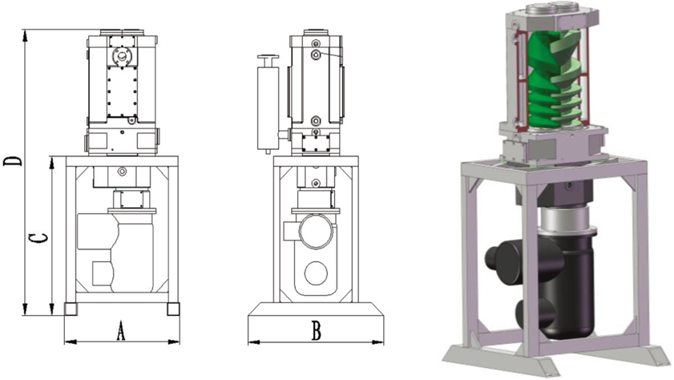

VP系列立式螺桿真空泵外形圖
|
螺桿泵型號 |
A |
B |
c |
D |
|
VP140 |
720 |
700 |
920 |
1550 |
|
VP280 |
720 |
850 |
950 |
1710 |
|
VP430 |
820 |
1100 |
1200 |
2050 |
|
VP720 |
940 |
1130 |
1340 |
2300 |

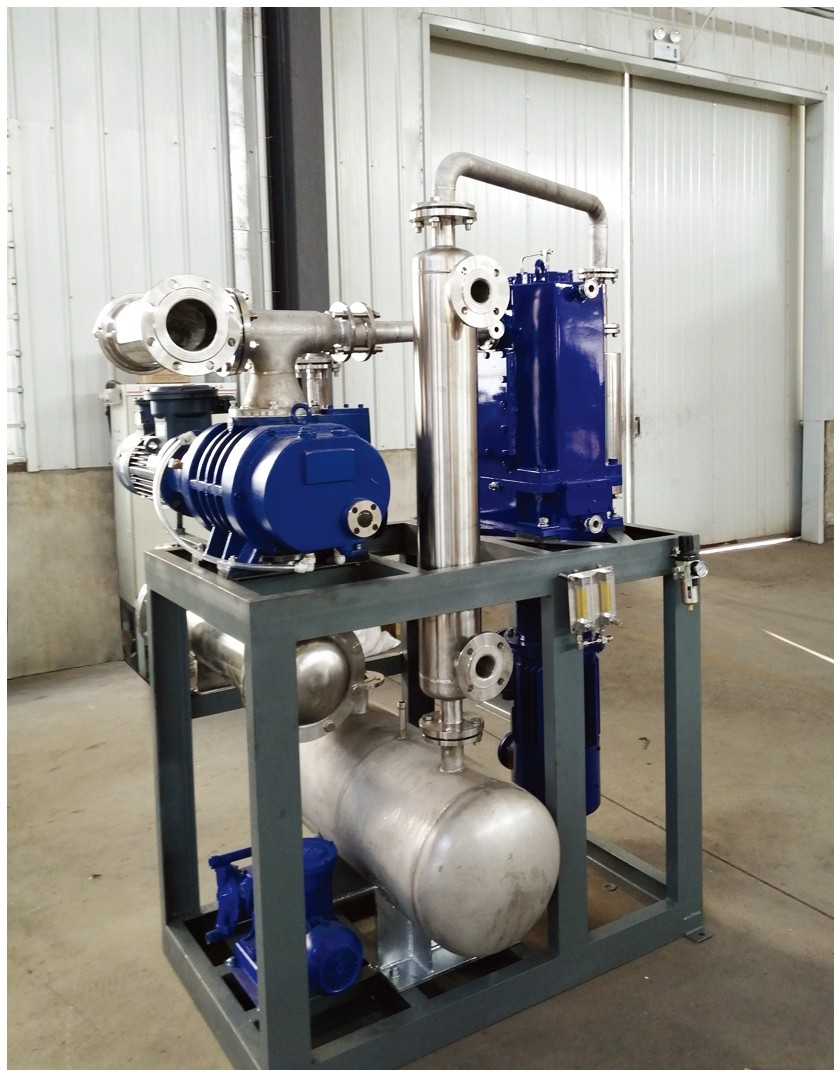

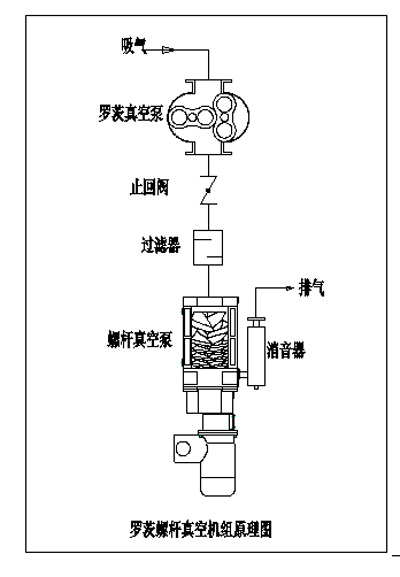

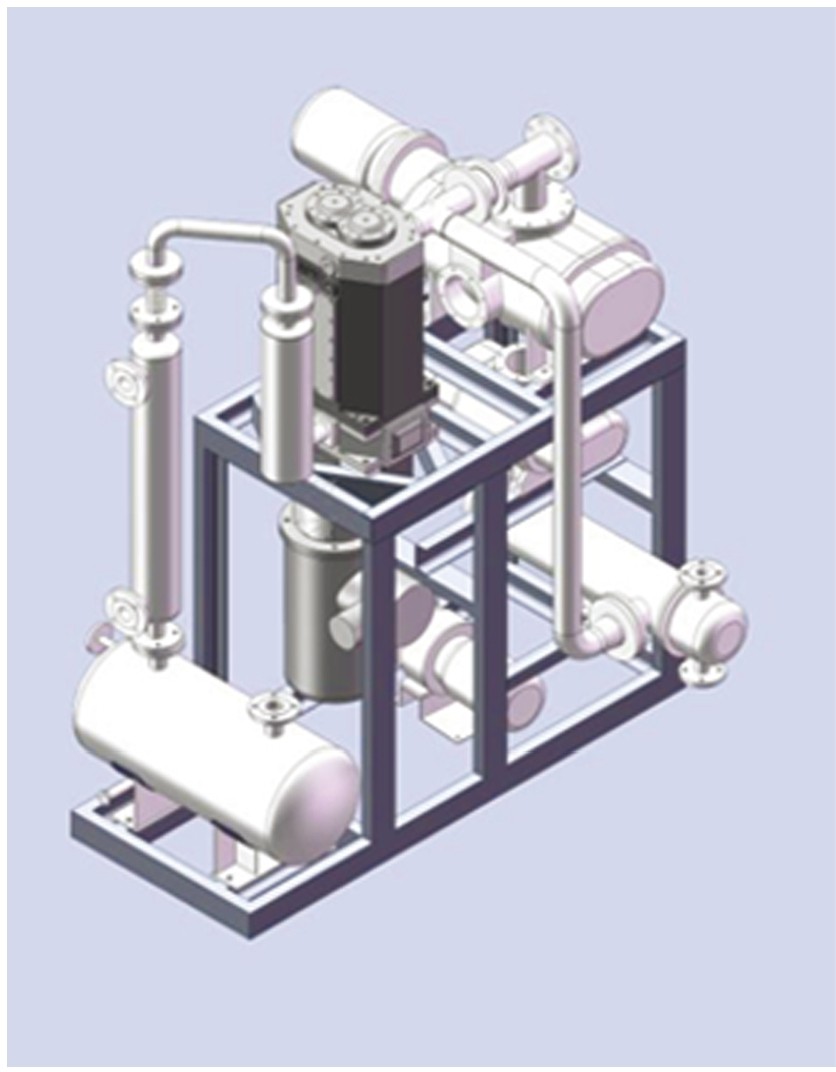

羅茨螺桿真空機組
